ボッシュレックスロス 電磁弁（3WE・4WE・4WEH・M-SE）型式・仕様・価格・納期 | 株式会社ティーエヌシー
油圧機器専門商社 ｜ 海外調達・技術サポート
取扱商品

ボッシュレックスロス 電磁弁
3WE / 4WE / 4WEH / M-SE シリーズ

型式解読・仕様比較・スプール記号一覧・コイル交換・トラブル対応まで。
油圧専門商社ならではの技術サポートと迅速な見積・調達をご提供します。

▶ 無料見積・お問い合わせ

シリーズ一覧・選定ガイド

ボッシュレックスロスの方向制御弁は大きくスプール弁（WEシリーズ）とポペット弁（M-SEシリーズ）に分かれます。 用途・流量・圧力保持要件によって適切なシリーズを選定してください。

WE6シリーズ

電磁切換弁（サイズ6）

定格圧力
35 MPa
定格流量
80 L/min (DC) / 60 L/min (AC)
ポートパターン
ISO 4401 / CETOP-3
主な型式
4WE6D6X/EG24N9K4

WE10シリーズ

電磁切換弁（サイズ10）

定格圧力
35 MPa
定格流量
160 L/min (DC) / 120 L/min (AC)
ポートパターン
ISO 4401 / CETOP-5
主な型式
4WE10D5X/EG24N9K4

WEHシリーズ

電磁操作方向切換弁（サイズ10〜32）

定格圧力
35 MPa
定格流量
最大 1200 L/min（サイズ32）
特徴
パイロット操作、大流量対応
主な型式
4WEH16J7X/6EG24N9ETK4

M-SE / SED / SEWシリーズ

電磁操作式ポペット弁（サイズ6）

定格圧力
35 MPa
最大流量
25 L/min
特徴
長時間圧力保持、内部リークゼロ
主な型式
M-3SEW6C3X/420MG24N9K4
💡 選定ポイント：シリンダの圧力保持が重要な場面（クランプ・プレス・保持回路）にはポペット弁（M-SE系）が最適です。 切換頻度が高く流量が大きい場合はWE10またはWEHシリーズを選定してください。

型式解読ガイド

▶ 4WE10シリーズの型式例

4WE10D5X/EG24N9K4
4ポート数
WEスプール型
電磁弁
10サイズ
(mm)
Dスプール
記号
5Xシリーズ
/Eソレノイド
仕様
G24電圧
DC24V
N9コイル
仕様
K4DINコネクタ
IP65

※ ダブルソレノイドの場合は末尾に /M（両ソレノイド）が付きます。 整流器付きコネクタは K4+整流器 または DJL で指定。

主要仕様比較表

シリーズサイズ定格圧力 流量(DC)流量(AC)ポートパターン特記事項
WE6635 MPa（Tポート：DC 21MPa / AC 16MPa） 80 L/min60 L/minISO 4401-03 / CETOP-3コンパクト・高頻度切換（最大15,000回/h）
WE101035 MPa（Tポート：210 bar） 160 L/min120 L/minISO 4401-05-04-0-05 / CETOP-5標準的な汎用型（5Xシリーズ）
WEH101035 MPa 300 L/min—ISO 4401 / CETOP-5パイロット操作、大流量
WEH161635 MPa 700 L/min—ISO 4401中〜大型装置向け
WEH252535 MPa 1000 L/min—ISO 4401プレス・鍛造機向け
M-SE6635 MPa 25 L/min—ISO 4401 / CETOP-3ポペット弁、圧力保持◎

※ 仕様は標準型の値です。特殊仕様・低温対応（FKMシール）・防爆型は別途お問い合わせください。
※ Tポート（タンク戻り）の許容圧力はA・Bポートより低い設定です。シンボルAおよびBを使用する場合は、作動圧力がTポート許容圧力を超えるときは必ずTポートを単独ドレン配管してください（カタログ明記事項）。

スプール記号（切換シンボル）一覧

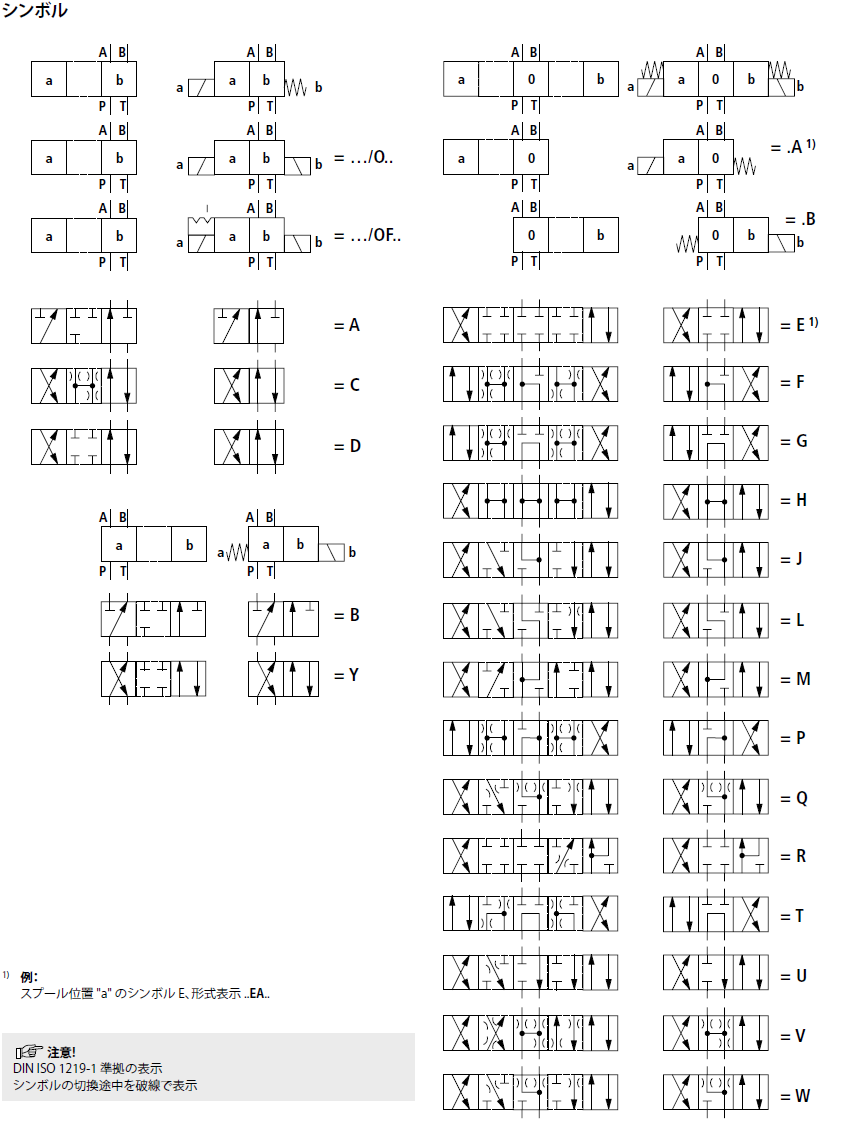

▶ 記号図（ISO 1219）

ボッシュレックスロス 4WE スプール記号一覧 ISO1219

※ DIN ISO 1219準拠の表示です。スプールの切換途中状態は破線で表現されています。主要な使用パターンはD・C・J・E・Hが中心です。

▶ 3WE（3ポート弁）専用シンボル

3WEはP・A・Bの3ポート構成。Tポートなし。

記号中立接続（導通）用途・特徴型式例
A
3WE専用		 P→A
B閉		 中立時にPからAへ常時供給。クランプ・保持用途のスプリングリターン弁。 3WE10A5X/EG24N9K4
B
3WE専用		 P→B
A閉		 中立時にPからBへ常時供給。Aの鏡像。クランプ保持の逆方向用途。 3WE10B5X/EG24N9K4

▶ 4WE（4ポート弁）スプール記号一覧

記号中立接続（導通）パターン用途・特徴型式例（WE10）
C P→A
B→T		 標準方向 片側ソレノイドでP→A、B→Tとなる基本スプール。一般的なシリンダ伸び動作に使用。Dとは切換方向が逆になるため、回路設計時に注意。 4WE10C5X/EG24N9K4
D P→B
A→T		 標準方向（逆） 片側ソレノイドでP→B、A→Tとなる基本スプール。Cの逆動作。最も使用頻度が高い標準スプール。ダブルソレノイドの場合は左右で伸び／縮みを切換。 4WE10D5X/EG24N9K4
E・R A・B・P・T 全閉 ① 全閉 シリンダ保持・圧閉じ込め。スプール弁のリークがあるため完全保持は不可。長時間保持にはポペット弁（M-SE系）推奨。使用圧力がタンク配管圧を上回る場合はTポートを単独ドレン配管すること（カタログ明記）。 4WE10E5X/EG24N9K4
G・T P→T
A・B閉		 ② P→T
（タンデムセンタ）		 ポンプをタンクへ逃がしA・B側の負荷を保持。G・Tは中立接続は同じだがP→T通路断面が異なり圧力降下特性が別（性能線図で別曲線）。スプール弁リークによりA・B側の完全保持は不可。 4WE10G5X/EG24N9K4
H A・B・P・T 全開 ③ 全開
（オープンセンタ）		 全ポートが相互接続。ポンプアンロードと同時にシリンダ完全フリー。垂直シリンダへの使用は自重落下のため厳禁。 4WE10H5X/EG24N9K4
J P閉
A・B→T		 ④ Pブロック
（フロートセンタ）		 Pを遮断しA・B両室をタンクへ開放。シリンダは外力に追従するフロート状態。パイロットチェック弁との組合せに最適。垂直シリンダ単体では自重落下のためパイロットチェック弁と必ず併用すること。 4WE10J5X/EG24N9K4
Q・W P閉
A・B→T（絞り付き）		 ④ Pブロック
（減衰フロート）		 Jと同じPブロック・ABTオープンだが絞り付き（Q:約6%、W:約3%）。切換ショック緩和効果あり。パイロットチェック弁との組合せも可能だが残圧降下がJより遅い点に注意。 4WE10Q5X/EG24N9K4
F P・A・T開
B閉		 ⑤ Tブロック系 Tポートを遮断しA・B側に圧を残す。P・A・T開でBのみ閉。 4WE10F5X/EG24N9K4
M P・A・B開
T閉		 ⑤ Tブロック系 Tポート遮断。P・A・B相互接続。圧をA/B側に閉じ込める。 4WE10M5X/EG24N9K4
L A→T
P・B閉		 ⑥ 片側逃がす AポートのみTへ開放。Pとbブロック。片側だけ残圧を逃がす特殊用途。 4WE10L5X/EG24N9K4
U B→T
A・P閉		 ⑥ 片側逃がす BポートのみTへ開放。Lの鏡像。 4WE10U5X/EG24N9K4
P P・B・T開
A閉		 ⑧ 片側加圧 P・B・T相互接続、Aのみブロック。Bポート側に常時圧力供給が必要な用途。 4WE10P5X/EG24N9K4
V 全開（絞り付き） 参考 Hと同じ全ポート接続だが絞り付き。切換ショック緩和の特殊用途。 4WE10V5X/EG24N9K4
Y P→B
A→T		 ⑦ 中立で動く
（設計注意）		 中立時にP→B・A→Tが導通。Dとは切換方向が逆（aポジションでP→B、A→T）。中立時にシリンダが動く可能性があるため設計上注意が必要。 4WE10Y5X/EG24N9K4

※ CとDは標準的な2位置スプールです。片ソレノイド仕様では非通電時にスプリングで片側位置へ戻り、ダブルソレノイド仕様では左右のソレノイドで伸び／縮みを切換えます。

💡 選定の基本軸：
① 標準2位置（C・D）：伸び／縮みの基本切換。CとDは作動方向が逆
② 全閉（E・R）：保持・閉じ込め　 ③ P→T（G・T）：アンロードして負荷保持　 ④ 全開（H）：全フリー
⑤ Pブロック（J・Q・W）：ポンプ遮断・A/B開放。パイロットチェック弁との併用ではJが基本
⑥ Tブロック（F・M）：タンク遮断・A/B加圧
⑦ 片側逃がす（L・U）　 ⑧ 中立で動く（Y）：設計注意　 ⑨ 片側加圧（P系）：片側ポートを加圧する特殊用途
⑩ クローズドセンタ（全閉）はE・R。
⑪ 4WEの記号A,Bは存在せず、A,Bは3WE専用。

電圧コード・コイル保護仕様

電磁弁選定では、まず電圧仕様（DC24V・AC100V・AC200Vなど）を確認し、次にコイル接続仕様・保護等級を確認します。

▶ 電圧コード対応表

コード電圧・電源備考
G12DC 12V車載・バッテリー駆動
G24DC 24V最も一般的。PLC出力直結可
G48DC 48V—
G96DC 96VAC100V整流駆動時に使用（W100R指定でコイルはG96）
G180DC 180VAC200V整流駆動時に使用（W200R指定でコイルはG180）
G205DC 205VAC230V整流駆動時に使用（W230R指定でコイルはG205）
W100RAC 100V 50/60Hz（整流器経由）コイルはDC96V品。型式に整流器コード記載
W200RAC 200V 50/60Hz（整流器経由）コイルはDC180V品
W230RAC 230V 50/60Hz（整流器経由）コイルはDC205V品

▶ コイル・保護仕様コード

コード保護等級特徴
K4IP 65DINコネクタ（標準）。コネクタはAS / A / Bから選択
C4IP 66A洗浄機周辺など高圧洗浄が想定される環境
K40IP 69K食品・飲料・車両洗浄など極めて過酷な環境
K72LIP 65M12コネクタ（IEC 60947-5-2準拠）、LED動作確認ランプ付き。センサ配線と統一したい場合に便利。
N9—手動操作（マニュアルオーバーライド）付き・標準仕様。ソレノイドが通電しない状態でも工具なしで手動切換可能。
★ BOSCH REXROTH 型式 / Rコード 検索読込中...
読み込み中...
Rコード型式

型番がわからなくてもOK。お気軽にご相談を

現物の写真・銘板・回路図をお送りいただければ、適合品を特定してご提案します。
緊急調達・在庫確認・技術的な質問、何でも承ります。

▶ 見積・お問い合わせ（無料） 油圧機器一覧へ

よくある故障・トラブルと対処法

症状想定原因確認・対処
電磁弁が切換わらない コイル断線 / 電源未入力 / スプール固着 コイル導通確認と抵抗値計測。DC24V品の消費電力はWE6=30W（抵抗約19Ω）、WE10=40W（抵抗約14Ω）が目安。手動操作ボタン（N9）で機械的切換を確認。スプール固着の場合は洗浄後に再確認。
切換後に圧力が抜ける（内部リーク） スプールランド摩耗 / 異物噛み込み フラッシング洗浄。摩耗が大きければスプール交換またはバルブ交換。
コイルが異常発熱する 電圧過大 / 冷却不足 / 切換頻度過多 定格電圧±10%内を確認。AC電源でDC専用コイルを使用していないか確認。
シリンダが中立で動く（ドリフト） スプール弁の構造上の内部リーク（クリアランスリーク）。WE6カタログにも「構造上、内部漏れはバルブ固有のものであり、使用年数に従って増加する場合があります」と明記されている原理的特性であり完全には排除できない。 厳密な保持が必要ならポペット弁（M-SE / SED系）への変更が根本対策。スプール弁のまま使用する場合はパイロット操作チェック弁（ロードホールディング弁）やカウンターバランス弁を追加。
切換時に異音・振動が発生 ウォーターハンマー / チャタリング 切換速度調整弁を追加。電圧波形を確認（ACの場合ハーフウェーブ整流は避ける）。
コネクタが外れやすい／IP不足 コネクタ型式の選定ミス K4→C4→K40の順に保護等級を上げて対応。

よくある質問（FAQ）

  • 4WE10と4WE6の違いは何ですか？互換性はありますか？
    主な違いはサイズ（取付穴ピッチ）と定格流量です。WE6はCETOP-3（ISO 4401 サイズ03）、WE10はCETOP-5（ISO 4401 サイズ05）に準拠しており、取付互換性はありません。WE10はWE6の約2倍の流量を流せるため、流量が多い回路ではWE10を選定します。
  • ボッシュレックスロス以外の互換品（代替品）はありますか？
    ISO 4401準拠のポートパターンであれば、Parker（パーカー）、油研工業（YUKEN）、Nachi（不二越）、Eaton Vickers、Argo Hytos など他メーカー製品と取付互換性があります。ただしスプール特性（クラッキング圧・流量特性）や電気仕様が異なるため、動作確認を必ず実施してください。当社では互換品のご提案も承ります。
  • コイルだけ購入できますか？型番の調べ方は？
    コイル単体でのご注文も承ります。コイルの型番はバルブ本体の銘板またはコイル本体のプリントで確認できます。電圧（G24=DC24V等）と接続コード（K4/C4等）が一致すれば他シリーズのコイルと互換の場合もあります。現物写真をお送りいただければ確認いたします。
  • 整流器付きDINコネクタとは何ですか？なぜ必要ですか？
    AC電源でDCコイルを使用する場合に必要なアクセサリです。AC電源→整流器→DC電流でコイルを駆動します。型式のAC電圧指定部（例：W100R, W200R, W230R）がその指示です。対応するDCコイル電圧はW100R→G96、W200R→G180、W230R→G205です。DC専用コイルにAC電源を直結するとコイルが焼損するため必ず確認が必要です。
  • パイロットチェック弁と4WEの組み合わせはどう選べばいいですか？
    パイロットチェック弁を使用する場合は、中立時にA・Bポートの圧力がタンク圧まで確実に落ちる構成が必要です。そのため、方向切換弁は中立時にA・B→Tへ開放され、残圧が配管内に残りにくいスプールを選定します。代表的にはJスプール（P閉、A・B→T）が基本です。Jスプールを使用すると、中立時にA・B側の圧力が抜け、作動時には反対側の圧力でパイロットチェック弁が開きます。Eスプール（全閉）などでは配管内に圧力が残り、チェック弁が解除されずシリンダが動かない原因になる場合があります。
  • 納期はどのくらいですか？緊急調達は可能ですか？
    標準品は国内在庫から即日〜3営業日での出荷が目安です。在庫切れの場合はメーカー手配で2〜4週間が標準ですが、緊急航空便（有料）での短縮も対応可能です。まずはお問い合わせください。
